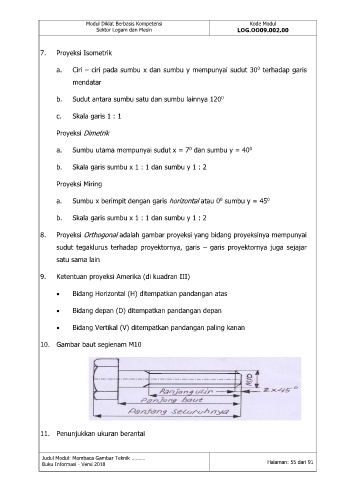

7. Proyeksi Isometrik

0
a. Ciri – ciri pada sumbu x dan sumbu y mempunyai sudut 30 terhadap garis
mendatar

b. Sudut antara sumbu satu dan sumbu lainnya 120
0

c. Skala garis 1 : 1

Proyeksi Dimetrik

a. Sumbu utama mempunyai sudut x = 7 dan sumbu y = 40
0
0

b. Skala garis sumbu x 1 : 1 dan sumbu y 1 : 2

Proyeksi Miring

Sumbu x berimpit dengan garis horizontal atau 0 sumbu y = 45
0
0
a.
Skala garis sumbu x 1 : 1 dan sumbu y 1 : 2
b.

8. Proyeksi Orthogonal adalah gambar proyeksi yang bidang proyeksinya mempunyai

sudut tegaklurus terhadap proyektornya, garis – garis proyektornya juga sejajar

satu sama lain

9. Ketentuan proyeksi Amerika (di kuadran III)

 Bidang Horizontal (H) ditempatkan pandangan atas

 Bidang depan (D) ditempatkan pandangan depan

 Bidang Vertikal (V) ditempatkan pandangan paling kanan

10. Gambar baut segienam M10

11. Penunjukkan ukuran berantai
