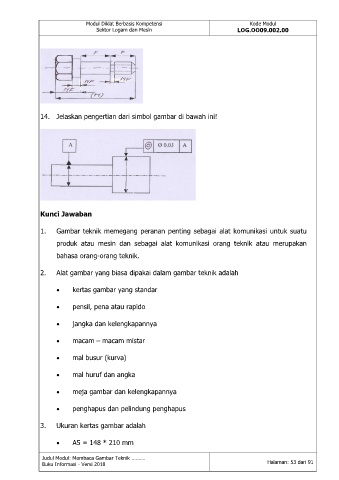

14. Jelaskan pengertian dari simbol gambar di bawah ini!

Kunci Jawaban

1. Gambar teknik memegang peranan penting sebagai alat komunikasi untuk suatu

produk atau mesin dan sebagai alat komunikasi orang teknik atau merupakan
bahasa orang-orang teknik.

2. Alat gambar yang biasa dipakai dalam gambar teknik adalah

 kertas gambar yang standar

 pensil, pena atau rapido

 jangka dan kelengkapannya

 macam – macam mistar

 mal busur (kurva)

mal huruf dan angka


 meja gambar dan kelengkapannya

 penghapus dan pelindung penghapus

3. Ukuran kertas gambar adalah

 A5 = 148 * 210 mm
