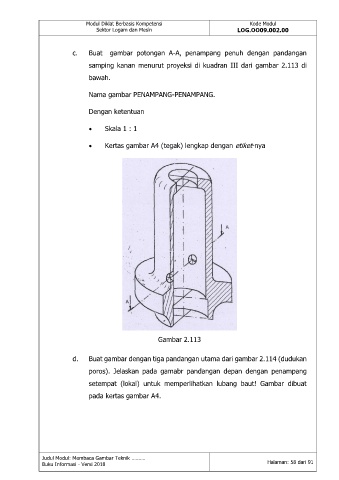

c. Buat gambar potongan A-A, penampang penuh dengan pandangan
samping kanan menurut proyeksi di kuadran III dari gambar 2.113 di
bawah.

Nama gambar PENAMPANG-PENAMPANG.

Dengan ketentuan

 Skala 1 : 1

 Kertas gambar A4 (tegak) lengkap dengan etiket-nya

Gambar 2.113

d. Buat gambar dengan tiga pandangan utama dari gambar 2.114 (dudukan
poros). Jelaskan pada gamabr pandangan depan dengan penampang

setempat (lokal) untuk memperlihatkan lubang baut! Gambar dibuat
pada kertas gambar A4.
