Untuk belajar gambar disekolahan dianjurkan menggunakan tingkat
pensil H dan 2H. Dimana H digunakan untuk menggambar garis yang

tipis dan 2H untuk menebalkan garis. Saat ini telah beredar pensil yang
dapat diisi ulang. Isi ulang pensil disesuaikan dengan berbagai macam

jenis ketebalan garis yang sudah berstandarkan dengan ISO. Ukuran isi
pensil biasanya 0.25; 0.35; 0.5 dan 0.7, serta tingkat kekerasannya mulai
dari H,F,2H dan 3H. Untuk membuat garis menggunakan pensil mekanik,

maka posisi pensil harus tegak lurus, supaya garis yang diahsilkan

mempunyai ketebalan yang sama. Hal yang perlu diingat adalah jangan
memanjangkan isi pensil terlalu panjang, karena isi pensil akan mudah

patah/putus.

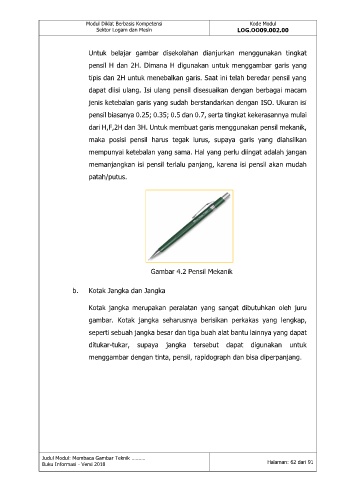

Gambar 4.2 Pensil Mekanik

b. Kotak Jangka dan Jangka

Kotak jangka merupakan peralatan yang sangat dibutuhkan oleh juru

gambar. Kotak jangka seharusnya berisikan perkakas yang lengkap,
seperti sebuah jangka besar dan tiga buah alat bantu lainnya yang dapat

ditukar-tukar, supaya jangka tersebut dapat digunakan untuk
menggambar dengan tinta, pensil, rapidograph dan bisa diperpanjang.
