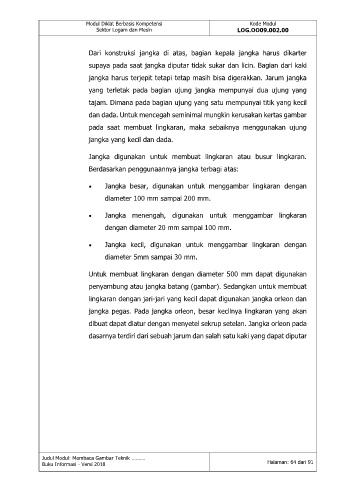

Dari konstruksi jangka di atas, bagian kepala jangka harus dikarter
supaya pada saat jangka diputar tidak sukar dan licin. Bagian dari kaki

jangka harus terjepit tetapi tetap masih bisa digerakkan. Jarum jangka
yang terletak pada bagian ujung jangka mempunyai dua ujung yang

tajam. Dimana pada bagian ujung yang satu mempunyai titik yang kecil
dan dada. Untuk mencegah seminimal mungkin kerusakan kertas gambar
pada saat membuat lingkaran, maka sebaiknya menggunakan ujung

jangka yang kecil dan dada.

Jangka digunakan untuk membuat lingkaran atau busur lingkaran.

Berdasarkan penggunaannya jangka terbagi atas:

 Jangka besar, digunakan untuk menggambar lingkaran dengan
diameter 100 mm sampai 200 mm.

 Jangka menengah, digunakan untuk menggambar lingkaran

dengan diameter 20 mm sampai 100 mm.

 Jangka kecil, digunakan untuk menggambar lingkaran dengan
diameter 5mm sampai 30 mm.

Untuk membuat lingkaran dengan diameter 500 mm dapat digunakan

penyambung atau jangka batang (gambar). Sedangkan untuk membuat
lingkaran dengan jari-jari yang kecil dapat digunakan jangka orleon dan

jangka pegas. Pada jangka orleon, besar kecilnya lingkaran yang akan
dibuat dapat diatur dengan menyetel sekrup setelan. Jangka orleon pada

dasarnya terdiri dari sebuah jarum dan salah satu kaki yang dapat diputar
