Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00

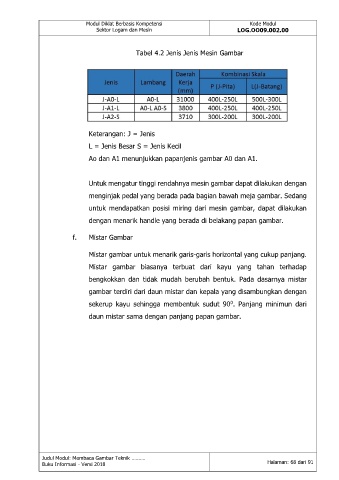

Tabel 4.2 Jenis Jenis Mesin Gambar
Keterangan: J = Jenis
L = Jenis Besar S = Jenis Kecil
Ao dan A1 menunjukkan papanjenis gambar A0 dan A1.
Untuk mengatur tinggi rendahnya mesin gambar dapat dilakukan dengan
menginjak pedal yang berada pada bagian bawah meja gambar. Sedang
untuk mendapatkan posisi miring dari mesin gambar, dapat dilakukan
dengan menarik handle yang berada di belakang papan gambar.
f. Mistar Gambar
Mistar gambar untuk menarik garis-garis horizontal yang cukup panjang.
Mistar gambar biasanya terbuat dari kayu yang tahan terhadap
bengkokkan dan tidak mudah berubah bentuk. Pada dasarnya mistar
gambar terdiri dari daun mistar dan kepala yang disambungkan dengan
0
sekerup kayu sehingga membentuk sudut 90 . Panjang minimun dari
daun mistar sama dengan panjang papan gambar.
