- Balikkan segitiga tersebut dan tarik kembali sebuah garis yang
tegak lurus pada garis pertama.

Jika tarikan garis yang pertama dengan tarikan garis yang kedua benar-

benar berimpit/sejajar maka kondisi segitiga tersebut masih dalam
kondisi baik.

j. Mal

Mal digunakan untuk memudahkan dan mengefisienkan waktu dalam

pengerjaan gambar dalam bentuk lingkaran-lingkaran kecil, ellips,
segienam dan garis-garis lengkung lainnya. Mal yang beredar saat ini

banyak terbuat dari plastik dan mika yang bening, yang ukurannya dibuat
berdasarkan standar yang ada. Jenis-jenis mal tersebut antara lain:

1) Mal Gambar/Mal Lengkung

Mal lengkung berfungsi untuk melukiskan garis-garis lengkung

istimewa yang tidak biasa dilukiskan oleh jangka dan alat lainnya,
seperti garis lengkung diagram dan grafik.

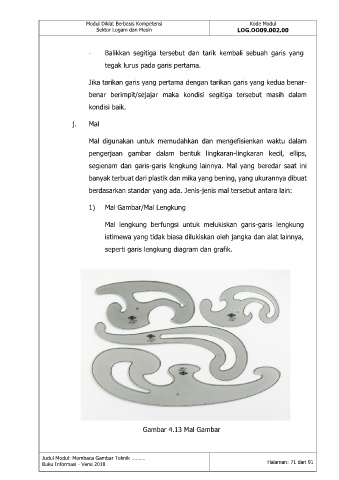

Gambar 4.13 Mal Gambar
