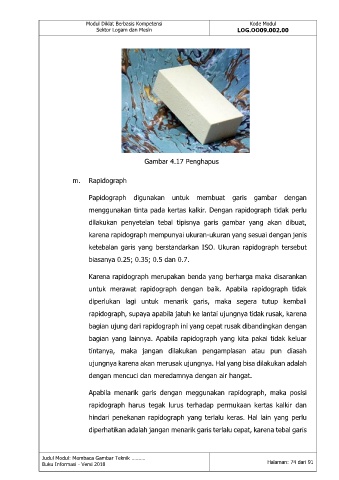

Gambar 4.17 Penghapus

m. Rapidograph

Papidograph digunakan untuk membuat garis gambar dengan

menggunakan tinta pada kertas kalkir. Dengan rapidograph tidak perlu
dilakukan penyetelan tebal tipisnya garis gambar yang akan dibuat,

karena rapidograph mempunyai ukuran-ukuran yang sesuai dengan jenis
ketebalan garis yang berstandarkan ISO. Ukuran rapidograph tersebut

biasanya 0.25; 0.35; 0.5 dan 0.7.

Karena rapidograph merupakan benda yang berharga maka disarankan
untuk merawat rapidograph dengan baik. Apabila rapidograph tidak

diperlukan lagi untuk menarik garis, maka segera tutup kembali
rapidograph, supaya apabila jatuh ke lantai ujungnya tidak rusak, karena

bagian ujung dari rapidograph ini yang cepat rusak dibandingkan dengan
bagian yang lainnya. Apabila rapidograph yang kita pakai tidak keluar

tintanya, maka jangan dilakukan pengamplasan atau pun diasah
ujungnya karena akan merusak ujungnya. Hal yang bisa dilakukan adalah

dengan mencuci dan meredamnya dengan air hangat.

Apabila menarik garis dengan meggunakan rapidograph, maka posisi
rapidograph harus tegak lurus terhadap permukaan kertas kalkir dan

hindari penekanan rapidograph yang terlalu keras. Hal lain yang perlu
diperhatikan adalah jangan menarik garis terlalu cepat, karena tebal garis
