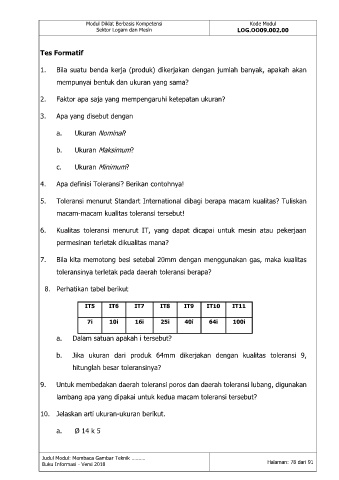

Tes Formatif

1. Bila suatu benda kerja (produk) dikerjakan dengan jumlah banyak, apakah akan

mempunyai bentuk dan ukuran yang sama?

2. Faktor apa saja yang mempengaruhi ketepatan ukuran?

3. Apa yang disebut dengan

a. Ukuran Nominal?

b. Ukuran Maksimum?

c. Ukuran Minimum?

4. Apa definisi Toleransi? Berikan contohnya!

5. Toleransi menurut Standart International dibagi berapa macam kualitas? Tuliskan

macam-macam kualitas toleransi tersebut!

6. Kualitas toleransi menurut IT, yang dapat dicapai untuk mesin atau pekerjaan

permesinan terletak dikualitas mana?

7. Bila kita memotong besi setebal 20mm dengan menggunakan gas, maka kualitas

toleransinya terletak pada daerah toleransi berapa?

8. Perhatikan tabel berikut

IT5 IT6 IT7 IT8 IT9 IT10 IT11

7i 10i 16i 25i 40i 64i 100i

a. Dalam satuan apakah i tersebut?

b. Jika ukuran dari produk 64mm dikerjakan dengan kualitas toleransi 9,

hitunglah besar toleransinya?

9. Untuk membedakan daerah toleransi poros dan daerah toleransi lubang, digunakan

lambang apa yang dipakai untuk kedua macam toleransi tersebut?

10. Jelaskan arti ukuran-ukuran berikut.

a. Ø 14 k 5
