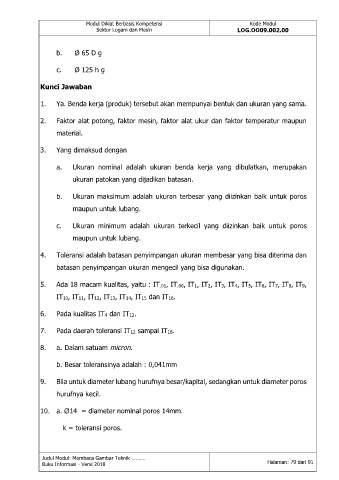

b. Ø 65 D g

c. Ø 125 h g

Kunci Jawaban

1. Ya. Benda kerja (produk) tersebut akan mempunyai bentuk dan ukuran yang sama.

2. Faktor alat potong, faktor mesin, faktor alat ukur dan faktor temperatur maupun

material.

3. Yang dimaksud dengan

a. Ukuran nominal adalah ukuran benda kerja yang dibulatkan, merupakan

ukuran patokan yang dijadikan batasan.

b. Ukuran maksimum adalah ukuran terbesar yang diizinkan baik untuk poros
maupun untuk lubang.

Ukuran minimum adalah ukuran terkecil yang diizinkan baik untuk poros
c.
maupun untuk lubang.

4. Toleransi adalah batasan penyimpangan ukuran membesar yang bisa diterima dan
batasan penyimpangan ukuran mengecil yang bisa digunakan.

5. Ada 18 macam kualitas, yaitu : IT.01, IT.00, IT1, IT2, IT3, IT4, IT5, IT6, IT7, IT8, IT9,

IT10, IT11, IT12, IT13, IT14, IT15 dan IT16.

6. Pada kualitas IT4 dan IT12.

7. Pada daerah toleransi IT12 sampai IT16.

8. a. Dalam satuam micron .

b. Besar toleransinya adalah : 0,041mm

9. Bila untuk diameter lubang hurufnya besar/kapital, sedangkan untuk diameter poros

hurufnya kecil.

10. a. Ø14 = diameter nominal poros 14mm.

k = toleransi poros.
