Lembar Kerja 2.1

Penerapan toleransi pada gambar kerja

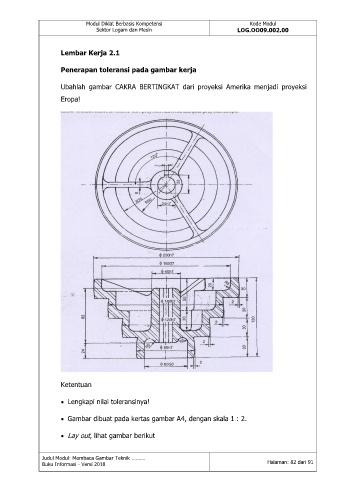

Ubahlah gambar CAKRA BERTINGKAT dari proyeksi Amerika menjadi proyeksi
Eropa!

Ketentuan

 Lengkapi nilai toleransinya!

 Gambar dibuat pada kertas gambar A4, dengan skala 1 : 2.

 Lay out, lihat gambar berikut
