k. Busur Derajat

Busur derajat digunakan untuk membagi sebuah sudut menjadi sama
besar. Busur derajat pada umumnya terbuat dari plastik dan mika bening
o
serta dilengkapi dengan garis-garis pembagi mulai dari sudut 0 sampai
dengan 180 . Dan adapula yang dimulai dari sudut 0 sampai dengan
o
o
o
360 .

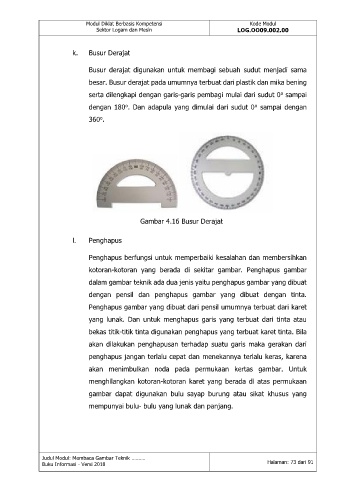

Gambar 4.16 Busur Derajat

l. Penghapus

Penghapus berfungsi untuk memperbaiki kesalahan dan membersihkan

kotoran-kotoran yang berada di sekitar gambar. Penghapus gambar
dalam gambar teknik ada dua jenis yaitu penghapus gambar yang dibuat

dengan pensil dan penghapus gambar yang dibuat dengan tinta.
Penghapus gambar yang dibuat dari pensil umumnya terbuat dari karet

yang lunak. Dan untuk menghapus garis yang terbuat dari tinta atau
bekas titik-titik tinta digunakan penghapus yang terbuat karet tinta. Bila

akan dilakukan penghapusan terhadap suatu garis maka gerakan dari
penghapus jangan terlalu cepat dan menekannya terlalu keras, karena

akan menimbulkan noda pada permukaan kertas gambar. Untuk
menghilangkan kotoran-kotoran karet yang berada di atas permukaan

gambar dapat digunakan bulu sayap burung atau sikat khusus yang
mempunyai bulu- bulu yang lunak dan panjang.
