boleh digunakan untuk menarik garis, karena pada bagian sisi tanjamnya
akan cepat rusak.

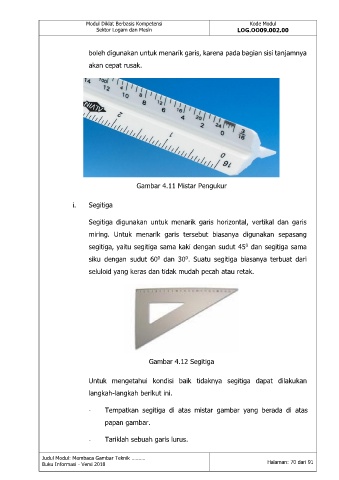

Gambar 4.11 Mistar Pengukur

i. Segitiga

Segitiga digunakan untuk menarik garis horizontal, vertikal dan garis
miring. Untuk menarik garis tersebut biasanya digunakan sepasang

0
segitiga, yaitu segitiga sama kaki dengan sudut 45 dan segitiga sama
0 0
siku dengan sudut 60 dan 30 . Suatu segitiga biasanya terbuat dari
seluloid yang keras dan tidak mudah pecah atau retak.

Gambar 4.12 Segitiga

Untuk mengetahui kondisi baik tidaknya segitiga dapat dilakukan

langkah-langkah berikut ini.

- Tempatkan segitiga di atas mistar gambar yang berada di atas
papan gambar.

- Tariklah sebuah garis lurus.
