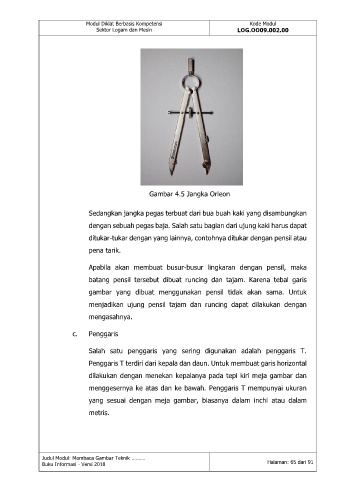

Gambar 4.5 Jangka Orleon

Sedangkan jangka pegas terbuat dari bua buah kaki yang disambungkan
dengan sebuah pegas baja. Salah satu bagian dari ujung kaki harus dapat

ditukar-tukar dengan yang lainnya, contohnya ditukar dengan pensil atau
pena tarik.

Apabila akan membuat busur-busur lingkaran dengan pensil, maka

batang pensil tersebut dibuat runcing dan tajam. Karena tebal garis
gambar yang dibuat menggunakan pensil tidak akan sama. Untuk

menjadikan ujung pensil tajam dan runcing dapat dilakukan dengan
mengasahnya.

c. Penggaris

Salah satu penggaris yang sering digunakan adalah penggaris T.
Penggaris T terdiri dari kepala dan daun. Untuk membuat garis horizontal

dilakukan dengan menekan kepalanya pada tepi kiri meja gambar dan
menggesernya ke atas dan ke bawah. Penggaris T mempunyai ukuran

yang sesuai dengan meja gambar, biasanya dalam inchi atau dalam
metris.
