Modul Diklat Berbasis Kompetensi Kode Modul
Sektor Logam dan Mesin LOG.OO09.002.00

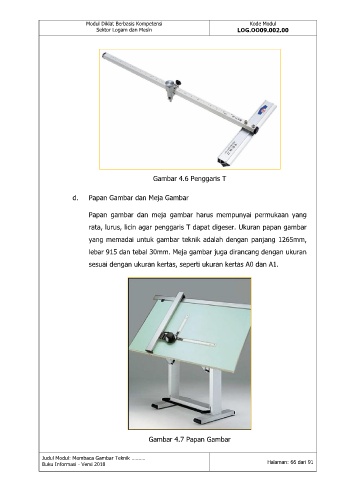

Gambar 4.6 Penggaris T
d. Papan Gambar dan Meja Gambar
Papan gambar dan meja gambar harus mempunyai permukaan yang
rata, lurus, licin agar penggaris T dapat digeser. Ukuran papan gambar
yang memadai untuk gambar teknik adalah dengan panjang 1265mm,
lebar 915 dan tebal 30mm. Meja gambar juga dirancang dengan ukuran
sesuai dengan ukuran kertas, seperti ukuran kertas A0 dan A1.
Gambar 4.7 Papan Gambar
Judul Modul: Membaca Gambar Teknik ……….
Buku Informasi - Versi 2018 Halaman: 66 dari 91
