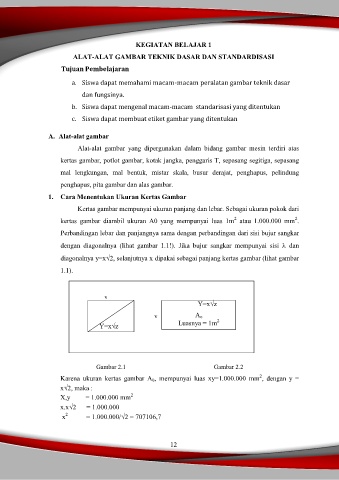

KEGIATAN BELAJAR 1

ALAT-ALAT GAMBAR TEKNIK DASAR DAN STANDARDISASI
Tujuan Pembelajaran

a. Siswa dapat memahami macam-macam peralatan gambar teknik dasar

dan fungsinya.
b. Siswa dapat mengenal macam-macam standarisasi yang ditentukan

c. Siswa dapat membuat etiket gambar yang ditentukan

A. Alat-alat gambar

Alat-alat gambar yang dipergunakan dalam bidang gambar mesin terdiri atas
kertas gambar, potlot gambar, kotak jangka, penggaris T, sepasang segitiga, sepasang

mal lengkungan, mal bentuk, mistar skala, busur derajat, penghapus, pelindung

penghapus, pita gambar dan alas gambar.
1. Cara Menentukan Ukuran Kertas Gambar

Kertas gambar mempunyai ukuran panjang dan lebar. Sebagai ukuran pokok dari
2
2
kertas gambar diambil ukuran A0 yang mempunyai luas 1m atau 1.000.000 mm .
Perbandingan lebar dan panjangnya sama dengan perbandingan dari sisi bujur sangkar

dengan diagonalnya (lihat gambar 1.1!). Jika bujur sangkar mempunyai sisi  dan

diagonalnya y=x2, selanjutnya x dipakai sebagai panjang kertas gambar (lihat gambar
1.1).

x
Y=xz

x A o 2
Y=xz Luasnya = 1m
= 1.000.000 mm 2

Gambar 2.1 Gambar 2.2
2
Karena ukuran kertas gambar A 0, mempunyai luas xy=1.000.000 mm , dengan y =
x2, maka :
X,y = 1.000.000 mm 2
x.x2 = 1.000.000
x 2 = 1.000.000/2 = 707106,7

12
