P. 24
A 2 420 mm 594 mm 20 mm 10 mm
A 3 287 mm 420 mm 20 mm 10 mm
A 4 210 mm 297 mm 20 mm 5 mm
A 5 148 mm 210 mm 20 mm 5 mm

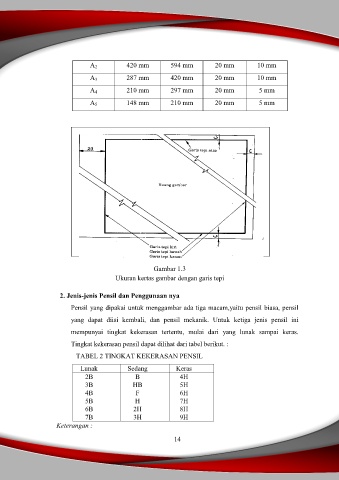

Gambar 1.3
Ukuran kertas gambar dengan garis tepi
2. Jenis-jenis Pensil dan Penggunaan nya
Pensil yang dipakai untuk menggambar ada tiga macam,yaitu pensil biasa, pensil
yang dapat diisi kembali, dan pensil mekanik. Untuk ketiga jenis pensil ini
mempunyai tingkat kekerasan tertentu, mulai dari yang lunak sampai keras.
Tingkat kekerasan pensil dapat dilihat dari tabel berikut. :
TABEL 2 TINGKAT KEKERASAN PENSIL
Lunak Sedang Keras
2B B 4H
3B HB 5H
4B F 6H
5B H 7H
6B 2H 8H
7B 3H 9H
Keterangan :
14
