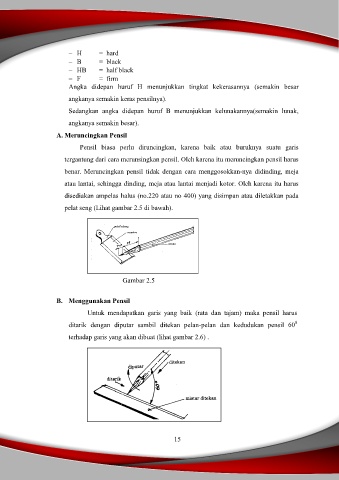

Page 25 - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS X

 H = hard
 B = black
 HB = half black
 F = firm
Angka didepan huruf H menunjukkan tingkat kekerasannya (semakin besar

angkanya semakin keras pensilnya).

Sedangkan angka didepan huruf B menunjukkan kelunakannya(semakin lunak,
angkanya semakin besar).

A. Meruncingkan Pensil
Pensil biasa perlu diruncingkan, karena baik atau buruknya suatu garis

tergantung dari cara merunsingkan pensil. Oleh karena itu meruncingkan pensil harus

benar. Meruncingkan pensil tidak dengan cara menggosokkan-nya didinding, meja
atau lantai, sehingga dinding, meja atau lantai menjadi kotor. Oleh karena itu harus

disediakan ampelas halus (no.220 atau no 400) yang disimpan atau diletakkan pada

pelat seng (Lihat gambar 2.5 di bawah).

Gambar 2.5

B. Menggunakan Pensil

Untuk mendapatkan garis yang baik (rata dan tajam) maka pensil harus
0
ditarik dengan diputar sambil ditekan pelan-pelan dan kedudukan pensil 60
terhadap garis yang akan dibuat (lihat gambar 2.6) .

15
