P. 30
ambar 1.13

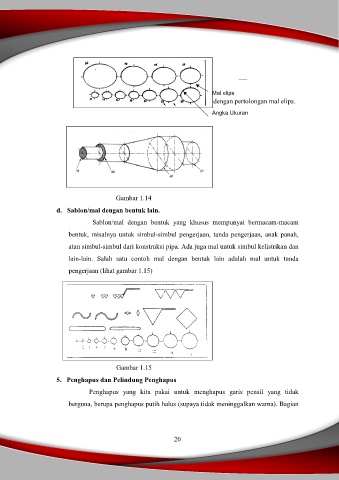

Gambar dibawah merupakan gambar yang dibuat
Mal elips
dengan pertolongan mal elips.
Angka Ukuran
Gambar 1.14
d. Sablon/mal dengan bentuk lain.
Sablon/mal dengan bentuk yang khusus mempunyai bermacam-macam
bentuk, misalnya untuk simbul-simbul pengerjaan, tanda pengerjaan, anak panah,
atau simbul-simbul dari konstruksi pipa. Ada juga mal untuk simbul kelistrikan dan
lain-lain. Salah satu contoh mal dengan bentuk lain adalah mal untuk tanda
pengerjaan (lihat gambar 1.15)
Gambar 1.15
5. Penghapus dan Pelindung Penghapus
Penghapus yang kita pakai untuk menghapus garis pensil yang tidak
berguna, berupa penghapus putih halus (supaya tidak meninggalkan warna). Bagian
20
