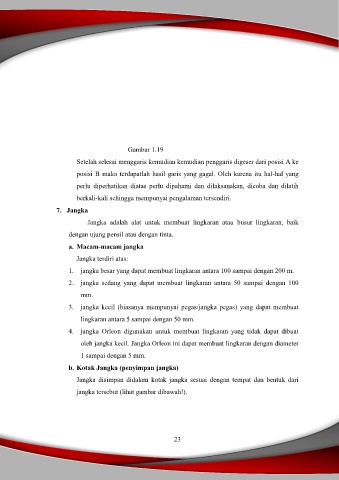

Gambar 1.19
Setelah selesai menggaris kemudian kemudian penggaris digeser dari posisi A ke
posisi B maka terdapatlah hasil garis yang gagal. Oleh karena itu hal-hal yang
perlu diperhatikan diatas perlu dipahami dan dilaksanakan, dicoba dan dilatih
berkali-kali sehingga mempunyai pengalaman tersendiri.
7. Jangka
Jangka adalah alat untuk membuat lingkaran atau busur lingkaran, baik
dengan ujung pensil atau dengan tinta.
a. Macam-macam jangka
Jangka terdiri atas:
1. jangka besar yang dapat membuat lingkaran antara 100 sampai dengan 200 m.
2. jangka sedang yang dapat membuat lingkaran antara 50 sampai dengan 100
mm.
3. jangka kecil (biasanya mempunyai pegas/jangka pegas) yang dapat membuat
lingkaran antara 5 sampai dengan 50 mm.
4. jangka Orleon digunakan untuk membuat lingkaran yang tidak dapat dibuat
oleh jangka kecil. Jangka Orleon ini dapat membuat lingkaran dengan diameter
1 sampai dengan 5 mm.
b. Kotak Jangka (penyimpan jangka)
Jangka disimpan didalam kotak jangka sesuai dengan tempat dan bentuk dari
jangka tersebut (lihat gambar dibawah!).
23
