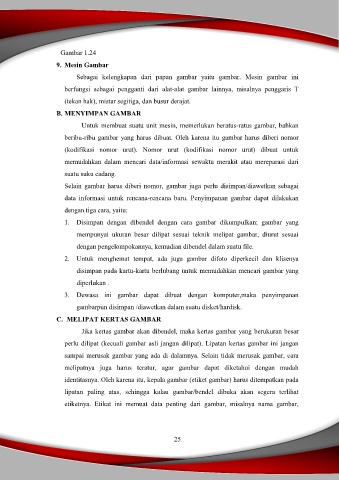

Gambar 1.24
9. Mesin Gambar

Sebagai kelengkapan dari papan gambar yaitu gambar. Mesin gambar ini

berfungsi sebagai pengganti dari alat-alat gambar lainnya, misalnya penggaris T
(tekan hak), mistar segitiga, dan busur derajat.

B. MENYIMPAN GAMBAR

Untuk membuat suatu unit mesin, memerlukan beratus-ratus gambar, bahkan
beribu-ribu gambar yang harus dibuat. Oleh karena itu gambar harus diberi nomor

(kodifikasi nomor urut). Nomor urut (kodifikasi nomor urut) dibuat untuk

memudahkan dalam mencari data/informasi sewaktu merakit atau mereparasi dari
suatu suku cadang.

Selain gambar harus diberi nomor, gambar juga perlu disimpan/diawetkan sebagai

data informasi untuk rencana-rencana baru. Penyimpanan gambar dapat dilakukan
dengan tiga cara, yaitu:

1. Disimpan dengan dibendel dengan cara gambar dikumpulkan; gambar yang
mempunyai ukuran besar dilipat sesuai teknik melipat gambar, diurut sesuai

dengan pengelompokannya, kemudian dibendel dalam suatu file.

2. Untuk menghemat tempat, ada juga gambar difoto diperkecil dan klisenya
disimpan pada kartu-kartu berlubang untuk memudahkan mencari gambar yang

diperlukan .

3. Dewasa ini gambar dapat dibuat dengan komputer,maka penyimpanan
gambarpun disimpan /diawetkan dalam suatu disket/hardisk.

C. MELIPAT KERTAS GAMBAR

Jika kertas gambar akan dibendel, maka kertas gambar yang berukuran besar
perlu dilipat (kecuali gambar asli jangan dilipat). Lipatan kertas gambar ini jangan

sampai merusak gambar yang ada di dalamnya. Selain tidak merusak gambar, cara

melipatnya juga harus teratur, agar gambar dapat diketahui dengan mudah
identitasnya. Oleh karena itu, kepala gambar (etiket gambar) harus ditempatkan pada

lipatan paling atas, sehingga kalau gambar/bendel dibuka akan segera terlihat

etiketnya. Etikat ini memuat data penting dari gambar, misalnya nama gambar,
