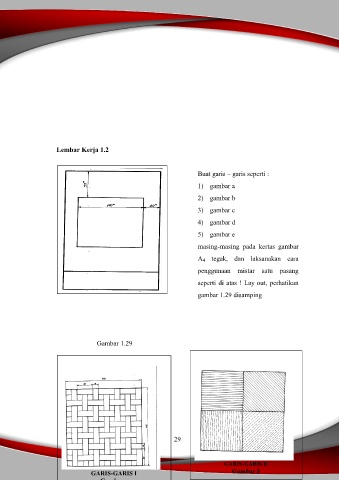

Lembar Kerja 1.2


                                                                      Buat garis – garis seperti :

                                                                      1)  gambar a

                                                                      2)  gambar b
                                                                      3)  gambar c

                                                                      4)  gambar d
                                                                      5)  gambar e

                                                                      masing-masing  pada  kertas  gambar

                                                                      A 4  tegak,  dan  laksanakan  cara
                                                                      penggunaan  mistar  satu  pasang

                                                                      seperti di atas ! Lay out, perhatikan

                                                                      gambar 1.29 disamping





                                   Gambar 1.29














                                                              29



                                                                                GARIS-GARIS II

                                 GARIS-GARIS I                                    Gambar b
                                    Gambar a
