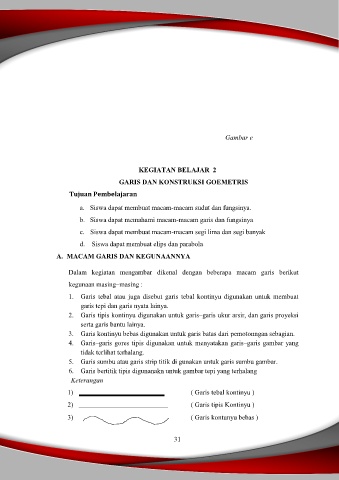

Gambar e
KEGIATAN BELAJAR 2
GARIS DAN KONSTRUKSI GOEMETRIS
Tujuan Pembelajaran
a. Siswa dapat membuat macam-macam sudut dan fungsinya.
b. Siswa dapat memahami macam-macam garis dan fungsinya
c. Siswa dapat membuat macam-macam segi lima dan segi banyak
d. Siswa dapat membuat elips dan parabola
A. MACAM GARIS DAN KEGUNAANNYA
Dalam kegiatan mengambar dikenal dengan beberapa macam garis berikut
kegunaan masing–masing :
1. Garis tebal atau juga disebut garis tebal kontinyu digunakan untuk membuat
garis tepi dan garis nyata lainya.
2. Garis tipis kontinyu digunakan untuk garis–garis ukur arsir, dan garis proyeksi
serta garis bantu lainya.
3. Garis kontinyu bebas digunakan untuk garis batas dari pemotonngan sebagian.
4. Garis–garis gores tipis digunakan untuk menyatakan garis–garis gambar yang
tidak terlihat terhalang.
5. Garis sumbu atau garis strip titik di gunakan untuk garis sumbu gambar.
6. Garis bertitik tipis digunanakn untuk gambar tepi yang terhalang
Keterangan
1) ( Garis tebal kontinyu )
2) ( Garis tipis Kontinyu )
3) ( Garis kontunyu bebas )
31
