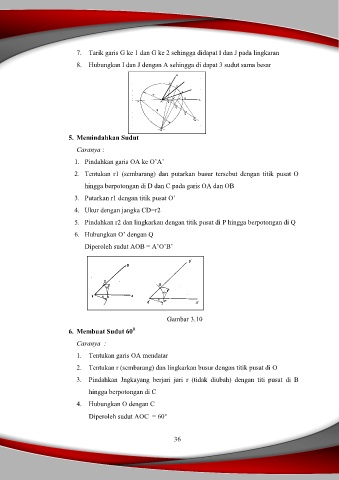

7. Tarik garis G ke 1 dan G ke 2 sehingga didapat I dan J pada lingkaran
8. Hubungkan I dan J dengan A sehingga di dapat 3 sudut sama besar

Gambar 2.6

5. Memindahkan Sudut

Caranya :

1. Pindahkan garis OA ke O’A’
2. Tentukan r1 (sembarang) dan putarkan busur tersebut dengan titik pusat O

hingga berpotongan di D dan C pada garis OA dan OB

3. Putarkan r1 dengan titik pusat O’
4. Ukur dengan jangka CD=r2

5. Pindahkan r2 dan lingkarkan dengan titik pusat di P hingga berpotongan di Q
6. Hubungkan O’ dengan Q

Diperoleh sudut AOB = A’O’B’

Gambar 3.10

0
6. Membuat Sudut 60
Caranya :

1. Tentukan garis OA mendatar

2. Tentukan r (sembarang) dan lingkarkan busur dengan titik pusat di O
3. Pindahkan Jngkayang berjari–jari r (tidak diubah) dengan titi pusat di B

hingga berpotongan di C

4. Hubungkan O dengan C
Diperoleh sudut AOC = 60

36
