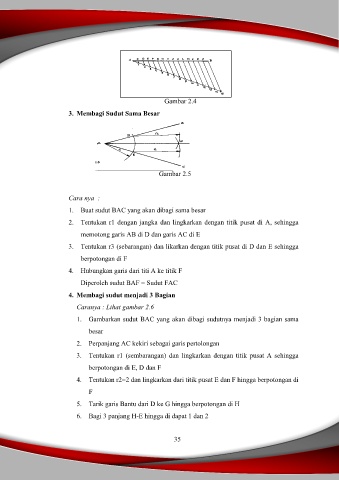

Gambar 2.4
3. Membagi Sudut Sama Besar
Gambar 2.5
Cara nya :
1. Buat sudut BAC yang akan dibagi sama besar
2. Tentukan r1 dengan jangka dan lingkarkan dengan titik pusat di A, sehingga
memotong garis AB di D dan garis AC di E
3. Tentukan r3 (sebarangan) dan likarkan dengan titik pusat di D dan E sehingga
berpotongan di F
4. Hubungkan garis dari titi A ke titik F
Diperoleh sudut BAF = Sudut FAC
4. Membagi sudut menjadi 3 Bagian
Caranya : Lihat gambar 2.6
1. Gambarkan sudut BAC yang akan dibagi sudutnya menjadi 3 bagian sama
besar
2. Perpanjang AC kekiri sebagai garis pertolongan
3. Tentukan r1 (sembarangan) dan lingkarkan dengan titik pusat A sehingga
berpotongan di E, D dan F
4. Tentukan r2=2 dan lingkarkan dari titik pusat E dan F hingga berpotongan di
F
5. Tarik garis Bantu dari D ke G hingga berpotongan di H
6. Bagi 3 panjang H-E hingga di dapat 1 dan 2
