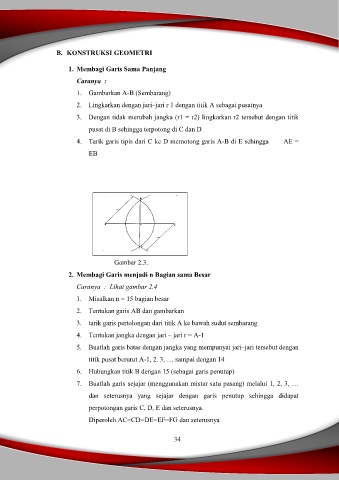

B. KONSTRUKSI GEOMETRI

1. Membagi Garis Sama Panjang

Caranya :

1. Gambarkan A-B (Sembarang)
2. Lingkarkan dengan jari–jari r 1 dengan titik A sebagai pusatnya

3. Dengan tidak merubah jangka (r1 = r2) lingkarkan r2 tersebut dengan titik

pusat di B sehingga terpotong di C dan D
4. Tarik garis tipis dari C ke D memotong garis A-B di E sehingga AE =

EB

Gambar 2.3.
2. Membagi Garis menjadi n Bagian sama Besar

Caranya : Lihat gambar 2.4

1. Misalkan n = 15 bagian besar
2. Tentukan garis AB dan gambarkan

3. tarik garis pertolongan dari titik A ke bawah sudut sembarang

4. Tentukan jangka dengan jari – jari r = A-1
5. Buatlah garis batas dengan jangka yang mempunyai jari–jari tersebut dengan

titik pusat berurut A-1, 2. 3, … sampai dengan 14

6. Hubungkan titik B dengan 15 (sebagai garis penutup)
7. Buatlah garis sejajar (menggunakan mistar satu pasang) melalui 1, 2, 3, …

dan seterusnya yang sejajar dengan garis penutup sehingga didapat
perpotongan garis C, D, E dan seterusnya.

Diperoleh AC=CD=DE=EF=FG dan seterusnya
