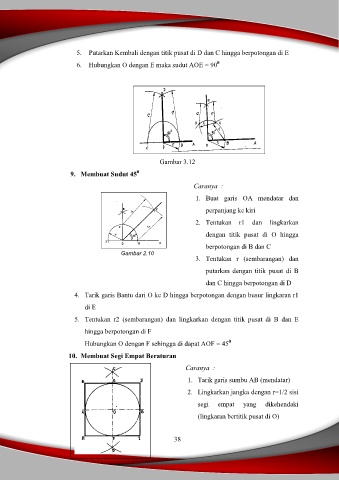

Page 48 - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS X

5. Putarkan Kembali dengan titik pusat di D dan C hingga berpotongan di E
6. Hubungkan O dengan E maka sudut AOE = 90 0

Gambar 3.12
0
9. Membuat Sudut 45
Caranya :

1. Buat garis OA mendatar dan
perpanjang ke kiri

2. Tentukan r1 dan lingkarkan

dengan titik pusat di O hingga
berpotongan di B dan C
Gambar 2.10
3. Tentukan r (sembarangan) dan
putarkan dengan titik pusat di B

dan C hingga berpotongan di D

4. Tarik garis Bantu dari O ke D hingga berpotongan dengan busur lingkaran r1
di E

5. Tentukan r2 (sembarangan) dan lingkarkan dengan titik pusat di B dan E

hingga berpotongan di F
Hubungkan O dengan F sehingga di dapat AOF = 45 0

10. Membuat Segi Empat Beraturan

Caranya :
1. Tarik garis sumbu AB (mendatar)

2. Lingkarkan jangka dengan r=1/2 sisi

segi empat yang dikehendaki
(lingkaran bertitik pusat di O)

38
