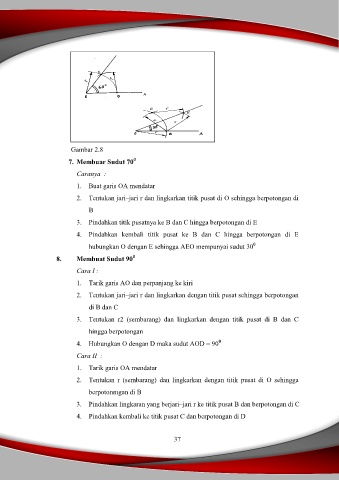

Gambar 2.8
0
7. Membuar Sudut 70
Caranya :

1. Buat garis OA mendatar

2. Tentukan jari–jari r dan lingkarkan titik pusat di O sehingga berpotongan di
B

3. Pindahkan titik pusatnya ke B dan C hingga berpotongan di E
4. Pindahkan kembali titik pusat ke B dan C hingga berpotongan di E

0
hubungkan O dengan E sehingga AEO mempunyai sudut 30
0
8. Membuat Sudut 90
Cara I :

1. Tarik garis AO dan perpanjang ke kiri

2. Tentukan jari–jari r dan lingkarkan dengan titik pusat sehingga berpotongan
di B dan C

3. Tentukan r2 (sembarang) dan lingkarkan dengan titik pusat di B dan C

hingga berpotongan
0
4. Hubungkan O dengan D maka sudut AOD = 90
Cara II :

1. Tarik garis OA mendatar
2. Tentukan r (sembarang) dan lingkarkan dengan titik pusat di O sehingga

berpotonmgan di B

3. Pindahkan lingkaran yang berjari–jari r ke titik pusat B dan berpotongan di C
4. Pindahkan kembali ke titik pusat C dan berpotongan di D

37
