Nomor gambar
Tanggal menggambar atau selesainya gambar
Tanggal diperiksa gambar dan nama yang memeriksa
Ukuran kertas gambar yang dipakai
Skala gambar
Proyeksi yang dipakai pad agambar tersebut
Satuan ukuran yang digunakan
Sebagai data yang diperlukan untuk kelengkapan gambar.

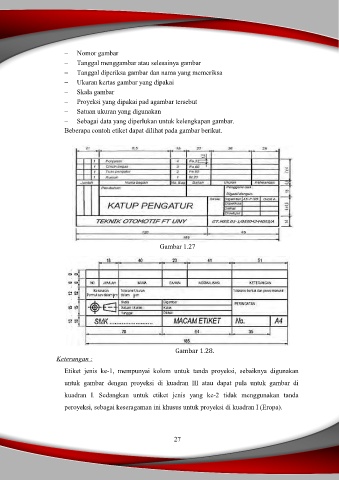

Beberapa contoh etiket dapat dilihat pada gambar berikut.
Gambar 1.27
Gambar 1.28.
Keterangan :
Etiket jenis ke-1, mempunyai kolom untuk tanda proyeksi, sebaiknya digunakan
untuk gambar dengan proyeksi di kuadran III atau dapat pula untuk gambar di
kuadran I. Sedangkan untuk etiket jenis yang ke-2 tidak menggunakan tanda
peroyeksi, sebagai keseragaman ini khusus untuk proyeksi di kuadran I (Eropa).
27
