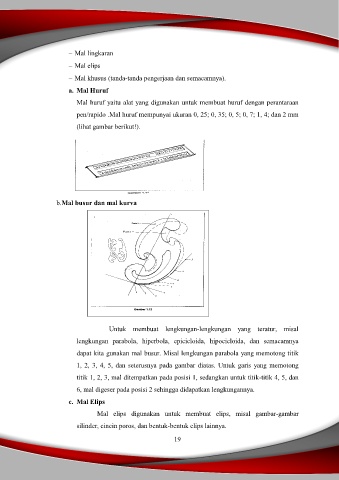

Page 29 - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS X

 Mal lingkaran

 Mal elips
 Mal khusus (tanda-tanda pengerjaan dan semacamnya).

a. Mal Huruf

Mal huruf yaitu alat yang digunakan untuk membuat huruf dengan perantaraan
pen/rapido .Mal huruf mempunyai ukuran 0, 25; 0, 35; 0, 5; 0, 7; 1, 4; dan 2 mm

(lihat gambar berikut!).

b.Mal busur dan mal kurva

Untuk membuat lengkungan-lengkungan yang teratur, misal

lengkungan parabola, hiperbola, epicicloida, hipocicloida, dan semacamnya

dapat kita gunakan mal busur. Misal lengkungan parabola yang memotong titik
1, 2, 3, 4, 5, dan seterusnya pada gambar diatas. Untuk garis yang memotong

titik 1, 2, 3, mal ditempatkan pada posisi 1, sedangkan untuk titik-titik 4, 5, dan
6, mal digeser pada posisi 2 sehingga didapatkan lengkungannya.

c. Mal Elips

Mal elips digunakan untuk membuat elips, misal gambar-gambar
silinder, cincin poros, dan bentuk-bentuk elips lainnya.
