D = jarak antar titik pengukuran
α = Azimuth

b. Pengukuran Poligon Tertutup

1) Persiapan pengukuran
Langkah yang perlu dilakukan sebelum melakukan pengukuran poligon yaitu:
a) Mempersiapkan badan dan fisik

b) Mempersiapkan alat dan bahan yang akan digunakan
2) Survey pendahuluan

Sebelum dilakukan pengukuran, diperlukan survey pendahuluan untuk
mengatahui area yang akan diukur. Tujuan dilakukan survey pendahuluan
adalah sebagai berikut:

a) Melihat kondisi daerah yang akan dilakukan pengukuran
b) Mengetahui medan yang akan dilakukan pengukuran untuk menghindari

hal yang mempersulit proses pengukuran, misalkan penentuan titik station
tertutup, terhalang, atau berada pada area yang tidak bagus.
c) Menentukan titik awal pengukuran.

3) Pengukuran poligon

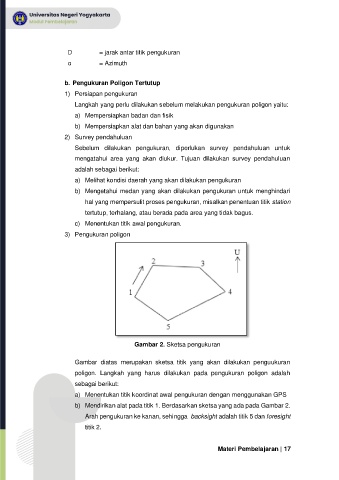

Gambar 2. Sketsa pengukuran

Gambar diatas merupakan sketsa titik yang akan dilakukan penguukuran
poligon. Langkah yang harus dilakukan pada pengukuran poligon adalah
sebagai berikut:

a) Menentukan titik koordinat awal pengukuran dengan menggunakan GPS
b) Mendirikan alat pada titik 1. Berdasarkan sketsa yang ada pada Gambar 2.
Arah pengukuran ke kanan, sehingga backsight adalah titik 5 dan foresight

titik 2.
