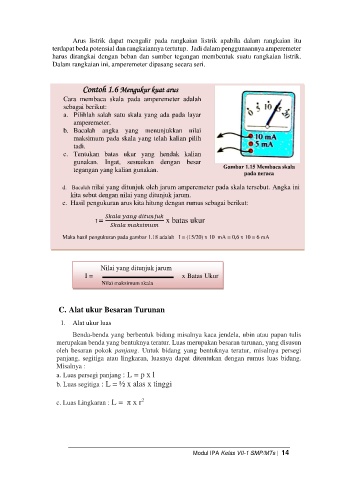

Arus listrik dapat mengalir pada rangkaian listrik apabila dalam rangkaian itu
terdapat beda potensial dan rangkaiannya tertutup. Jadi dalam penggunaannya amperemeter
harus dirangkai dengan beban dan sumber tegangan membentuk suatu rangkaian listrik.
Dalam rangkaian ini, amperemeter dipasang secara seri.

Contoh 1.6 Mengukur kuat arus
Cara membaca skala pada amperemeter adalah
sebagai berikut:
a. Pilihlah salah satu skala yang ada pada layar
amperemeter.
b. Bacalah angka yang menunjukkan nilai
maksimum pada skala yang telah kalian pilih
tadi.

c. Tentukan batas ukur yang hendak kalian
gunakan. Ingat, sesuaikan dengan besar
tegangan yang kalian gunakan. Gambar 1.15 Membaca skala
pada neraca
d. Bacalah nilai yang ditunjuk oleh jarum amperemeter pada skala tersebut. Angka ini
kita sebut dengan nilai yang ditunjuk jarum.
e. Hasil pengukuran arus kita hitung dengan rumus sebagai berikut:

I = x batas ukur

Maka hasil pengukuran pada gambar 1.18 adalah I = (15/20) x 10 mA = 0,6 x 10 = 6 mA

Nilai yang ditunjuk jarum
Nilai yang ditunjuk jarum
I = x Batas Ukur

Nilai maksimum skala

C. Alat ukur Besaran Turunan

1. Alat ukur luas
Benda-benda yang berbentuk bidang misalnya kaca jendela, ubin atau papan tulis
merupakan benda yang bentuknya teratur. Luas merupakan besaran turunan, yang disusun
oleh besaran pokok panjang. Untuk bidang yang bentuknya teratur, misalnya persegi
panjang, segitiga atau lingkaran, luasnya dapat ditentukan dengan rumus luas bidang.
Misalnya :
a. Luas persegi panjang : L = p x l
b. Luas segitiga : L = ½ x alas x tinggi

c. Luas Lingkaran : L = π x r 2

Modul IPA Kelas VII-1 SMP/MTs | 14
