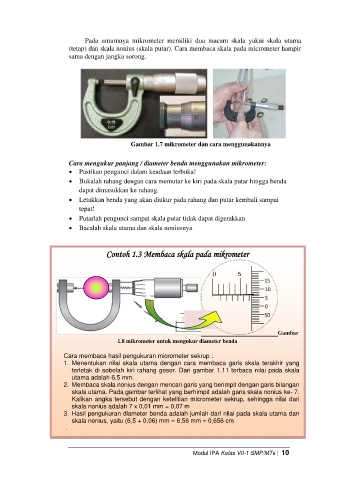

Pada umumnya mikrometer memiliki dua macam skala yakni skala utama
(tetap) dan skala nonius (skala putar). Cara membaca skala pada micrometer hampir
sama dengan jangka sorong.

Gambar 1.7 mikrometer dan cara menggunakannya

Cara mengukur panjang / diameter benda menggunakan mikrometer:
• Pastikan pengunci dalam keadaan terbuka!
• Bukalah rahang dengan cara memutar ke kiri pada skala putar hingga benda
dapat dimasukkan ke rahang.
• Letakkan benda yang akan diukur pada rahang dan putar kembali sampai
tepat!SPeng
• Putarlah pengunci sampai skala putar tidak dapat digerakkan
• Bacalah skala utama dan skala noniusnya

Contoh 1.3 Membaca skala pada mikrometer

Gambar
1.8 mikrometer untuk mengukur diameter benda

Cara membaca hasil pengukuran micrometer sekrup :
1. Menentukan nilai skala utama dengan cara membaca garis skala terakhir yang

terletak di sebelah kiri rahang geser. Dari gambar 1.11 terbaca nilai pada skala
utama adalah 6,5 mm.
2. Membaca skala nonius dengan mencari garis yang berimpit dengan garis bilangan

skala utama. Pada gambar terlihat yang berhimpit adalah garis skala nonius ke- 7.
Kalikan angka tersebut dengan ketelitian micrometer sekrup, sehingga nilai dari
skala nonius adalah 7 x 0,01 mm = 0,07 m
3. Hasil pengukuran diameter benda adalah jumlah dari nilai pada skala utama dan

skala nonius, yaitu (6,5 + 0,06) mm = 6,56 mm = 0,656 cm
.
