Plumbing Hardware
- Vent System
Low
Instrument System
Fire Extinguisher System
- Oxygen System Komponen
Medium - Fuel system 1. Tubing
- Oil System 2. Hose
- Bleed Air System 3. Fitting (connector)
High - Hydraulic System
Penggunaan bahan :
Sistem tekanan rendah, bahannya adalah paduan aluminium (Al alloy) 1100 ,
3003
Sistem tekanan sedang, bahannya adalah paduan aluminium (Al alloy) 2017,
2024
Sistem tekanan tinggi, bahannya adalah baja ( carbon steel, stainless steel )
Untuk bagian dengan vibrasi tinggi atau kemungkinan adanya benturan dipakai
pipa baja, walaupun tekanan sistem tidak tinggi. Selang (Hose) adalah pipa
fleksibel
Material - karet
Teflon → lebih tahan terhadap panas dan minyak
Pipa tertentu mungkin distempel pada permukaan atau ditunjukkan dengan pita
kode warna. Pengecatan kode warna digunakan untuk mengidentifikasi pipa
aluminium paduan.

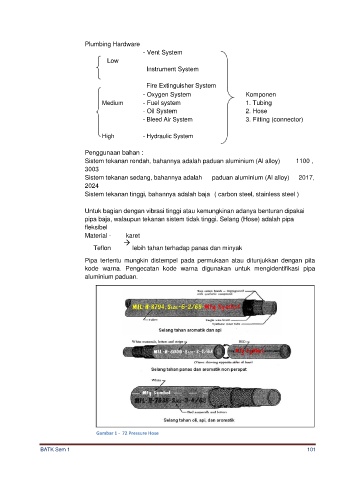

Gambar 1 - 72 Pressure Hose
