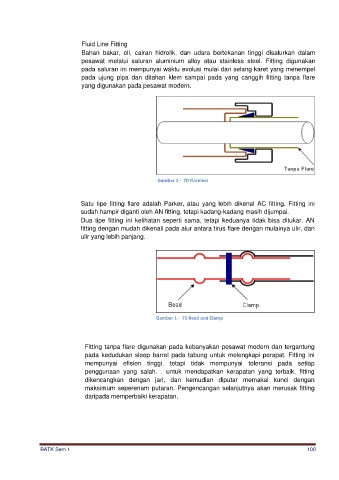

Fluid Line Fitting
Bahan bakar, oli, cairan hidrolik, dan udara bertekanan tinggi disalurkan dalam
pesawat melalui saluran aluminium alloy atau stainless steel. Fitting digunakan
pada saluran ini mempunyai waktu evolusi mulai dari selang karet yang menempel
pada ujung pipa dan ditahan klem sampai pada yang canggih fitting tanpa flare
yang digunakan pada pesawat modern.

Gambar 1 - 70 Flareless

Satu tipe fitting flare adalah Parker, atau yang lebih dikenal AC fitting. Fitting ini
sudah hampir diganti oleh AN fitting, tetapi kadang-kadang masih dijumpai.
Dua tipe fitting ini kelihatan seperti sama, tetapi keduanya tidak bisa ditukar. AN
fitting dengan mudah dikenali pada alur antara tirus flare dengan mulainya ulir, dan
ulir yang lebih panjang.

Gambar 1 - 71 Bead and Clamp

Fitting tanpa flare digunakan pada kebanyakan pesawat modern dan tergantung
pada kedudukan sleep barrel pada tabung untuk melengkapi perapat. Fitting ini
mempunyai efisien tinggi, tetapi tidak mempunyai toleransi pada setiap
penggunaan yang salah. . untuk mendapatkan kerapatan yang terbaik, fitting
dikencangkan dengan jari, dan kemudian diputar memakai kunci dengan
maksimum seperenam putaran. Pengencangan selanjutnya akan merusak fitting
daripada memperbaiki kerapatan.
