Rivet ini terdiri atas pin baja paduan nikel (nickel alloy steel) dengan kepala rata
dan alur pada ujung batangnya. Pin dipasang pada struktur dan collar baja
lunak (mild steel) atau aluminium alloy diluncurkan di atas ujung alur dan
dikerutkan pada alur dengan alat kerut khusus dengan pneumatic rivet gun.
Untuk melepaskan, collar dipisahkan memakai pahat dan pin didorong keluar
lubang

Huck Lock Bolt
Bentuk lain dari high strength fastener (kekuatan tinggi) gabungan karakteristik
dari baut dan rivet adalah Huck Lockbolt. Stump type rivet prinsipnya sama
dengan high shear rivet. Stump dimasukan ke lubang yang agak sesak dan
collar mild steel atau aluminium dikerutkan pada alur dari batang stump. Untuk
melepaskan stump type lockbolt, gunakan pahat kecil untuk memisahkan collar,
kemudian dorong stump keluar dari lubang.

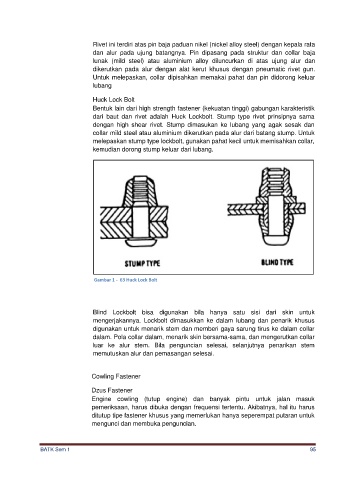

Gambar 1 - 63 Huck Lock Bolt

Blind Lockbolt bisa digunakan bila hanya satu sisi dari skin untuk
mengerjakannya. Lockbolt dimasukkan ke dalam lubang dan penarik khusus
digunakan untuk menarik stem dan memberi gaya sarung tirus ke dalam collar
dalam. Pola collar dalam, menarik skin bersama-sama, dan mengerutkan collar
luar ke alur stem. Bila penguncian selesai, selanjutnya penarikan stem
memutuskan alur dan pemasangan selesai.

Cowling Fastener

Dzus Fastener
Engine cowling (tutup engine) dan banyak pintu untuk jalan masuk
pemeriksaan, harus dibuka dengan frequensi tertentu. Akibatnya, hal itu harus
ditutup tipe fastener khusus yang memerlukan hanya seperempat putaran untuk
mengunci dan membuka penguncian.
