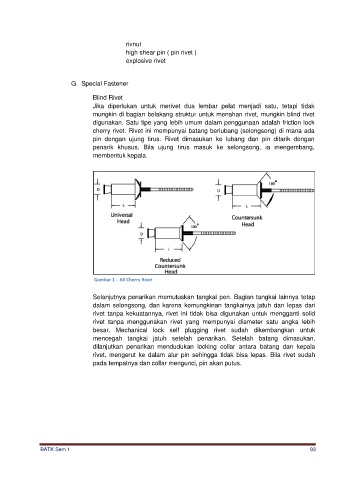

Page 118 - Batk-Semester-1 kls 10

rivnut
high shear pin ( pin rivet )
explosive rivet

G. Special Fastener

Blind Rivet
Jika diperlukan untuk merivet dua lembar pelat menjadi satu, tetapi tidak
mungkin di bagian belakang struktur untuk menahan rivet, mungkin blind rivet
digunakan. Satu tipe yang lebih umum dalam penggunaan adalah friction lock
cherry rivet. Rivet ini mempunyai batang berlubang (selongsong) di mana ada
pin dengan ujung tirus. Rivet dimasukan ke lubang dan pin ditarik dengan
penarik khusus. Bila ujung tirus masuk ke selongsong, ia mengembang,
membentuk kepala.

Gambar 1 - 60 Cherry Rivet

Selanjutnya penarikan memutuskan tangkai pen. Bagian tangkai lainnya tetap
dalam selongsong, dan karena kemungkinan tangkainya jatuh dan lepas dari
rivet tanpa kekuatannya, rivet ini tidak bisa digunakan untuk mengganti solid
rivet tanpa menggunakan rivet yang mempunyai diameter satu angka lebih
besar. Mechanical lock self plugging rivet sudah dikembangkan untuk
mencegah tangkai jatuh setelah penarikan. Setelah batang dimasukan,
dilanjutkan penarikan mendudukan locking collar antara batang dan kepala
rivet, mengerut ke dalam alur pin sehingga tidak bisa lepas. Bila rivet sudah
pada tempatnya dan collar mengunci, pin akan putus.
