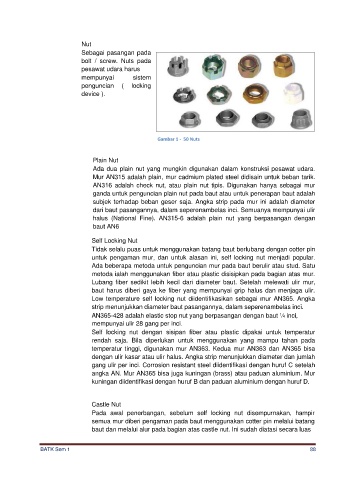

Page 113 - Batk-Semester-1 kls 10

Nut
Sebagai pasangan pada
bolt / screw. Nuts pada

pesawat udara harus
mempunyai sistem
penguncian ( locking
device ).

Gambar 1 - 50 Nuts

Plain Nut
Ada dua plain nut yang mungkin digunakan dalam konstruksi pesawat udara.
Mur AN315 adalah plain, mur cadmium plated steel didisain untuk beban tarik.
AN316 adalah check nut, atau plain nut tipis. Digunakan hanya sebagai mur
ganda untuk penguncian plain nut pada baut atau untuk penerapan baut adalah
subjek terhadap beban geser saja. Angka strip pada mur ini adalah diameter
dari baut pasangannya, dalam seperenambelas inci. Semuanya mempunyai ulir
halus (National Fine). AN315-6 adalah plain nut yang berpasangan dengan
baut AN6

Self Locking Nut
Tidak selalu puas untuk menggunakan batang baut berlubang dengan cotter pin
untuk pengaman mur, dan untuk alasan ini, self locking nut menjadi popular.
Ada beberapa metoda untuk penguncian mur pada baut berulir atau stud. Satu
metoda ialah menggunakan fiber atau plastic disisipkan pada bagian atas mur.
Lubang fiber sedikit lebih kecil dari diameter baut. Setelah melewati ulir mur,
baut harus diberi gaya ke fiber yang mempunyai grip halus dan menjaga ulir.
Low temperature self locking nut diidentifikasikan sebagai mur AN365. Angka
strip menunjukkan diameter baut pasangannya, dalam seperenambelas inci.
AN365-428 adalah elastic stop nut yang berpasangan dengan baut ¼ inci,

mempunyai ulir 28 gang per inci.
Self locking nut dengan sisipan fiber atau plastic dipakai untuk temperatur
rendah saja. Bila diperlukan untuk menggunakan yang mampu tahan pada
temperatur tinggi, digunakan mur AN363. Kedua mur AN363 dan AN365 bisa
dengan ulir kasar atau ulir halus. Angka strip menunjukkan diameter dan jumlah
gang ulir per inci. Corrosion resistant steel diidentifikasi dengan huruf C setelah
angka AN. Mur AN365 bisa juga kuningan (brass) atau paduan aluminium. Mur
kuningan diidentifikasi dengan huruf B dan paduan aluminium dengan huruf D.

Castle Nut
Pada awal penerbangan, sebelum self locking nut disempurnakan, hampir
semua mur diberi pengaman pada baut menggunakan cotter pin melalui batang
baut dan melalui alur pada bagian atas castle nut. Ini sudah diatasi secara luas
