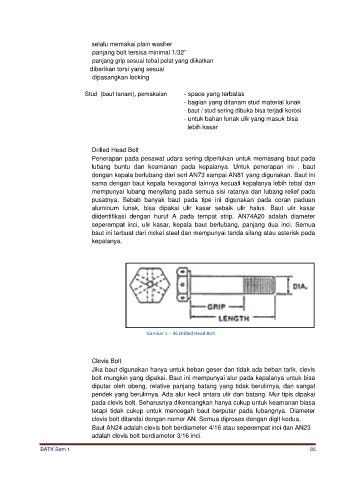

selalu memakai plain washer
panjang bolt tersisa minimal 1/32”
panjang grip sesuai tebal pelat yang diikatkan
diberikan torsi yang sesuai
dipasangkan locking

Stud (baut tanam), pemakaian - space yang terbatas

- bagian yang ditanam stud material lunak

- baut / stud sering dibuka bisa terjadi korosi

- untuk bahan lunak ulir yang masuk bisa

lebih kasar

Drilled Head Bolt
Penerapan pada pesawat udara sering diperlukan untuk memasang baut pada
lubang buntu dan keamanan pada kepalanya. Untuk penerapan ini , baut
dengan kepala berlubang dari seri AN73 sampai AN81 yang digunakan. Baut ini
sama dengan baut kepala hexagonal lainnya kecuali kepalanya lebih tebal dan
mempunyai lubang menyilang pada semua sisi ratanya dan lubang relief pada
pusatnya. Sebab banyak baut pada tipe ini digunakan pada coran paduan
aluminum lunak, bisa dipakai ulir kasar sebaik ulir halus. Baut ulir kasar
diidentifikasi dengan huruf A pada tempat strip. AN74A20 adalah diameter
seperempat inci, ulir kasar, kepala baut berlubang, panjang dua inci. Semua
baut ini terbuat dari nickel steel dan mempunyai tanda silang atau asterisk pada
kepalanya.

Gambar 1 - 46 Drilled Head Bolt

Clevis Bolt
Jika baut digunakan hanya untuk beban geser dan tidak ada beban tarik, clevis
bolt mungkin yang dipakai. Baut ini mempunyai alur pada kepalanya untuk bisa
diputar oleh obeng, relative panjang batang yang tidak berulirnya, dan sangat
pendek yang berulirnya. Ada alur kecil antara ulir dan batang. Mur tipis dipakai
pada clevis bolt. Seharusnya dikencangkan hanya cukup untuk keamanan biasa
tetapi tidak cukup untuk mencegah baut berputar pada lubangnya. Diameter

clevis bolt ditandai dengan nomor AN. Semua diproses dengan digit kedua.
Baut AN24 adalah clevis bolt berdiameter 4/16 atau seperempat inci dan AN23
adalah clevis bolt berdiameter 3/16 inci.
