atau pecah, akan mempunyai frekuensi resonansi yang berbeda dan
kembalian amplitudo yang tinggi akan terlihat pada tempat yang berbeda
pada garis horizontal.

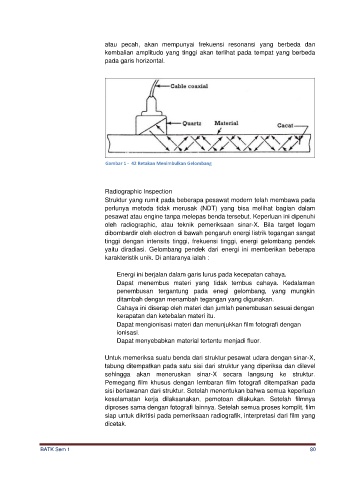

Gambar 1 - 42 Retakan Menimbulkan Gelombang

Radiographic Inspection
Struktur yang rumit pada beberapa pesawat modern telah membawa pada
perlunya metoda tidak merusak (NDT) yang bisa melihat bagian dalam
pesawat atau engine tanpa melepas benda tersebut. Keperluan ini dipenuhi
oleh radiographic, atau teknik pemeriksaan sinar-X. Bila target logam
dibombardir oleh electron di bawah pengaruh energi listrik tegangan sangat
tinggi dengan intensits tinggi, frekuensi tinggi, energi gelombang pendek
yaitu diradiasi. Gelombang pendek dari energi ini memberikan beberapa
karakteristik unik. Di antaranya ialah :

Energi ini berjalan dalam garis lurus pada kecepatan cahaya.
Dapat menembus materi yang tidak tembus cahaya. Kedalaman
penembusan tergantung pada enegi gelombang, yang mungkin
ditambah dengan menambah tegangan yang digunakan.
Cahaya ini diserap oleh materi dan jumlah penembusan sesuai dengan
kerapatan dan ketebalan materi itu.
Dapat mengionisasi materi dan menunjukkan film fotografi dengan

ionisasi.
Dapat menyebabkan material tertentu menjadi fluor.

Untuk memeriksa suatu benda dari struktur pesawat udara dengan sinar-X,
tabung ditempatkan pada satu sisi dari struktur yang diperiksa dan dilevel
sehingga akan meneruskan sinar-X secara langsung ke struktur.
Pemegang film khusus dengan lembaran film fotografi ditempatkan pada
sisi berlawanan dari struktur. Setelah menentukan bahwa semua keperluan
keselamatan kerja dilaksanakan, pemotoan dilakukan. Setelah filmnya
diproses sama dengan fotografi lainnya. Setelah semua proses komplit, film
siap untuk dikritisi pada pemeriksaan radiografik, interpretasi dari film yang
dicetak.
