Pada sistem pembanding, dua koil dibangkitkan dengan arus bolak-balik
yang menginduksi arus pada dua koil pada sirkuit indikator. Koil ini dalam
dua probe yang dilewatkan sepanjang logam yang diperiksa. Jika
permeability dan conductivity (sifat dapat tembus dan sifat dapat
menghantar) logam yang diperiksa sama persis seperti benda standar, arus
yang diinduksikan pada indikator memutarkan test probe sama persis
seperti yang diinduksikan untuk memutarkan probe referensi, kecuali phase
yang berlawanan, sehingga akan menunjukkan nol atau kondisi yang
berimbang. Bila probe dilewatkan pada material yang berisi cacat, akan
ada perbedaan dalam permeability logam yang terhubung dengan dua koil
dalam test probe. Tegangan yang diinduksikan pada koil indikator akan
berkurang daripada yang diinduksikan pada probe referensi dan meter
akan menurun pada cacat yang dilewati.

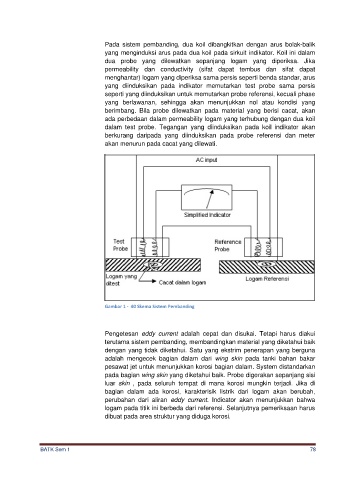

Gambar 1 - 40 Skema Sistem Pembanding

Pengetesan eddy current adalah cepat dan disukai. Tetapi harus diakui
terutama sistem pembanding, membandingkan material yang diketahui baik
dengan yang tidak diketahui. Satu yang ekstrim penerapan yang berguna
adalah mengecek bagian dalam dari wing skin pada tanki bahan bakar
pesawat jet untuk menunjukkan korosi bagian dalam. System distandarkan
pada bagian wing skin yang diketahui baik. Probe digerakan sepanjang sisi
luar skin , pada seluruh tempat di mana korosi mungkin terjadi. Jika di
bagian dalam ada korosi, karakterisik listrik dari logam akan berubah,
perubahan dari aliran eddy current. Indicator akan menunjukkan bahwa
logam pada titik ini berbeda dari referensi. Selanjutnya pemeriksaan harus
dibuat pada area struktur yang diduga korosi.
