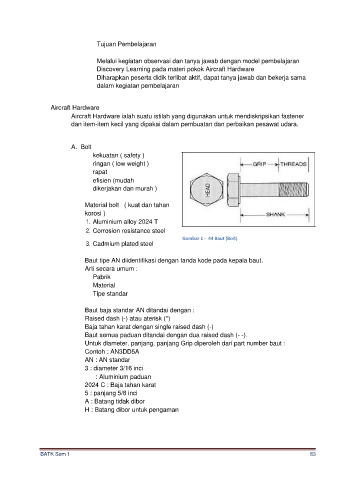

Tujuan Pembelajaran

Melalui kegiatan observasi dan tanya jawab dengan model pembelajaran
Discovery Learning pada materi pokok Aircraft Hardware
Diharapkan peserta didik terlibat aktif, dapat tanya jawab dan bekerja sama
dalam kegiatan pembelajaran

Aircraft Hardware
Aircraft Hardware ialah suatu istilah yang digunakan untuk mendiskripsikan fastener
dan item-item kecil yang dipakai dalam pembuatan dan perbaikan pesawat udara.

A. Bolt
kekuatan ( safety )
ringan ( low weight )
rapat
efisien (mudah
dikerjakan dan murah )

Material bolt ( kuat dan tahan
korosi )
1. Aluminium alloy 2024 T

2. Corrosion resistance steel
Gambar 1 - 44 Baut (Bolt)
3. Cadmium plated steel

Baut tipe AN diidentifikasi dengan tanda kode pada kepala baut.
Arti secara umum :
Pabrik
Material
Tipe standar

Baut baja standar AN ditandai dengan :
Raised dash (-) atau aterisk (*)
Baja tahan karat dengan single raised dash (-)
Baut semua paduan ditandai dengan dua raised dash (- -).
Untuk diameter, panjang, panjang Grip diperoleh dari part number baut :
Contoh : AN3DD5A
AN : AN standar
3 : diameter 3/16 inci
: Aluminium paduan
2024 C : Baja tahan karat
5 : panjang 5/8 inci
A : Batang tidak dibor
H : Batang dibor untuk pengaman
