Sebab clevis bolt lebih kritis pada panjangnya daripada hex-head airframe bolt,
maka dibuat seperenambelas . AN25-25 adalah clevis bolt diameter 5/16 inci
dan panjangnya 25/16 atau 1 9/25 inci. Semua baut ini terbuat dari cadmium
plated nickel steel dan mempunyai silang atau asterisk pada kepalanya. Baut
ini dibuat dengan batang berlubang untuk shear castle nut atau batang tidak
berlubang untuk penggunaan dengan shear, self locking nut. Jika batang tidak
berlubang diperlukan, huruf A disisipkan setelah angka strip.

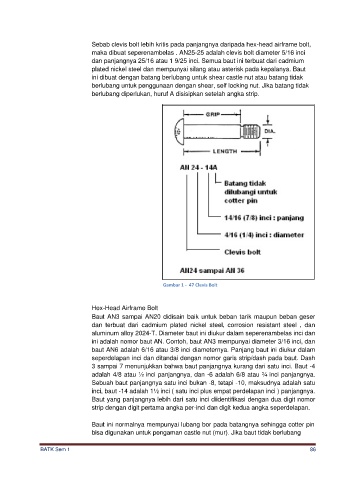

Gambar 1 - 47 Clevis Bolt

Hex-Head Airframe Bolt
Baut AN3 sampai AN20 didisain baik untuk beban tarik maupun beban geser
dan terbuat dari cadmium plated nickel steel, corrosion resistant steel , dan
aluminum alloy 2024-T. Diameter baut ini diukur dalam seperenambelas inci dan
ini adalah nomor baut AN. Contoh, baut AN3 mempunyai diameter 3/16 inci, dan
baut AN6 adalah 6/16 atau 3/8 inci diameternya. Panjang baut ini diukur dalam
seperdelapan inci dan ditandai dengan nomor garis strip/dash pada baut. Dash
3 sampai 7 menunjukkan bahwa baut panjangnya kurang dari satu inci. Baut -4
adalah 4/8 atau ½ inci panjangnya, dan -6 adalah 6/8 atau ¾ inci panjangnya.
Sebuah baut panjangnya satu inci bukan -8, tetapi -10, maksudnya adalah satu
inci, baut -14 adalah 1½ inci ( satu inci plus empat perdelapan inci ) panjangnya.
Baut yang panjangnya lebih dari satu inci diidentifikasi dengan dua digit nomor
strip dengan digit pertama angka per-inci dan digit kedua angka seperdelapan.

Baut ini normalnya mempunyai lubang bor pada batangnya sehingga cotter pin
bisa digunakan untuk pengaman castle nut (mur). Jika baut tidak berlubang
