oleh self ocking nut tetapi castle nut masih digunakan pada beberapa
penerapan. Semua mur ini mempunyai ulir halus. Angka strip pada mur ini
menunjukkan diameter dalam seperenambelas inci dari baut pasangannya.
AN310-8 adalah castle nut yang pasangannya adalah baut AN8. Mur AN320-4
adalah shear castle nut yang berpasangan dengan clevis bolt AN24

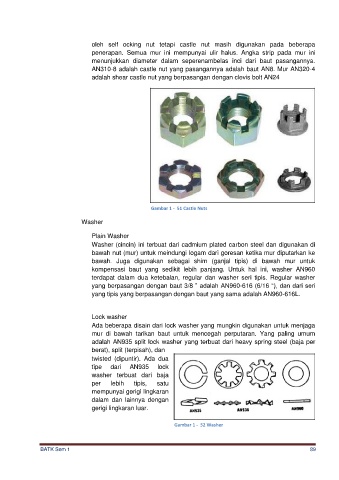

Gambar 1 - 51 Castle Nuts

Washer

Plain Washer
Washer (cincin) ini terbuat dari cadmium plated carbon steel dan digunakan di
bawah nut (mur) untuk meindungi logam dari goresan ketika mur diputarkan ke
bawah. Juga digunakan sebagai shim (ganjal tipis) di bawah mur untuk
kompensasi baut yang sedikit lebih panjang. Untuk hal ini, washer AN960
terdapat dalam dua ketebalan, regular dan washer seri tipis. Regular washer
yang berpasangan dengan baut 3/8 ” adalah AN960-616 (6/16 “), dan dari seri
yang tipis yang berpasangan dengan baut yang sama adalah AN960-616L.

Lock washer
Ada beberapa disain dari lock washer yang mungkin digunakan untuk menjaga
mur di bawah tarikan baut untuk mencegah perputaran. Yang paling umum
adalah AN935 split lock washer yang terbuat dari heavy spring steel (baja per
berat), split (terpisah), dan
twisted (dipuntir). Ada dua
tipe dari AN935 lock
washer terbuat dari baja
per lebih tipis, satu
mempunyai gerigi lingkaran
dalam dan lainnya dengan
gerigi lingkaran luar.

Gambar 1 - 52 Washer

BATK Sem 1 89
