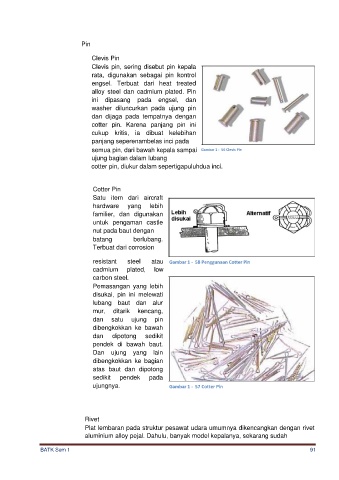

Pin

Clevis Pin
Clevis pin, sering disebut pin kepala
rata, digunakan sebagai pin kontrol
engsel. Terbuat dari heat treated
alloy steel dan cadmium plated. Pin
ini dipasang pada engsel, dan
washer diluncurkan pada ujung pin
dan dijaga pada tempatnya dengan
cotter pin. Karena panjang pin ini
cukup kritis, ia dibuat kelebihan
panjang seperenambelas inci pada

semua pin, dari bawah kepala sampai Gambar 1 - 56 Clevis Pin
ujung bagian dalam lubang

cotter pin, diukur dalam sepertigapuluhdua inci.

Cotter Pin
Satu item dari aircraft

hardware yang lebih
familier, dan digunakan

untuk pengaman castle
nut pada baut dengan
batang berlubang.

Terbuat dari corrosion

resistant steel atau Gambar 1 - 58 Penggunaan Cotter Pin

cadmium plated, low
carbon steel.
Pemasangan yang lebih
disukai, pin ini melewati

lubang baut dan alur
mur, ditarik kencang,

dan satu ujung pin
dibengkokkan ke bawah

dan dipotong sedikit
pendek di bawah baut.

Dan ujung yang lain
dibengkokkan ke bagian
atas baut dan dipotong

sedikit pendek pada

ujungnya. Gambar 1 - 57 Cotter Pin

Rivet
Plat lembaran pada struktur pesawat udara umumnya dikencangkan dengan rivet
aluminium alloy pejal. Dahulu, banyak model kepalanya, sekarang sudah
