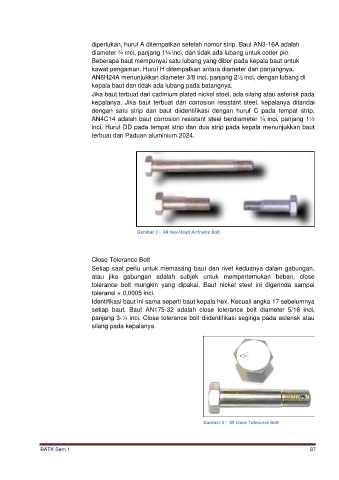

diperlukan, huruf A ditempatkan setelah nomor strip. Baut AN3-16A adalah
diameter ¼ inci, panjang 1¾ inci, dan tidak ada lubang untuk cotter pin.
Beberapa baut mempunyai satu lubang yang dibor pada kepala baut untuk
kawat pengaman. Huruf H ditempatkan antara diameter dan panjangnya.
AN6H24A menunjukkan diameter 3/8 inci, panjang 2½ inci, dengan lubang di
kepala baut dan tidak ada lubang pada batangnya.

Jika baut terbuat dari cadmium plated nickel steel, ada silang atau asterisk pada
kepalanya. Jika baut terbuat dari corrosion resistant steel, kepalanya ditandai
dengan satu strip dan baut diidentifikasi dengan huruf C pada tempat strip.
AN4C14 adalah baut corrosion resistant steel berdiameter ¼ inci, panjang 1½
inci. Huruf DD pada tempat strip dan dua strip pada kepala menunjukkan baut
terbuat dari Paduan aluminium 2024.

Gambar 1 - 48 Hex-Head Airframe Bolt

Close Tolerance Bolt
Setiap saat perlu untuk memasang baut dan rivet keduanya dalam gabungan,
atau jika gabungan adalah subjek untuk mempertemukan beban, close
tolerance bolt mungkin yang dipakai. Baut nickel steel ini digerinda sampai
toleransi + 0,0005 inci.
Identifikasi baut ini sama seperti baut kepala hex. Kecuali angka 17 sebelumnya
setiap baut. Baut AN175-32 adalah close tolerance bolt diameter 5/16 inci,
panjang 3-¼ inci. Close tolerance bolt diidentifikasi segitiga pada asterisk atau
silang pada kepalanya.

Gambar 1 - 49 Close Tolerance Bolt
