Ultrasonic Inspection
Ultrasonic atau pemeriksaan ultrasound didasarkan pada transmisi getaran
seperti gelombang suara. Ada dua tipe pemeriksaan ultrasonic yaitu,
metoda pulse-echo dan resonant. Kedua metoda menggunakan
karakteristik piezoelectric dari kristal tertentu yang jika dibangkitkan oleh
pulsa listrik, berubah bentuk atau ukuran, dan juga akan membangkitkan
tegangan listrik antara permukaannya bila dimampatkan atau dibengkokan.

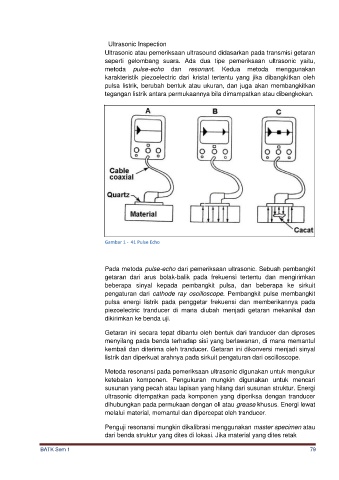

Gambar 1 - 41 Pulse Echo

Pada metoda pulse-echo dari pemeriksaan ultrasonic. Sebuah pembangkit
getaran dari arus bolak-balik pada frekuensi tertentu dan mengirimkan
beberapa sinyal kepada pembangkit pulsa, dan beberapa ke sirkuit
pengaturan dari cathode ray oscilloscope. Pembangkit pulse membangkit
pulsa energi listrik pada penggetar frekuensi dan memberikannya pada
piezoelectric tranducer di mana diubah menjadi getaran mekanikal dan
dikirimkan ke benda uji.

Getaran ini secara tepat dibantu oleh bentuk dari tranducer dan diproses
menyilang pada benda terhadap sisi yang berlawanan, di mana memantul
kembali dan diterima oleh tranducer. Getaran ini dikonversi menjadi sinyal
listrik dan diperkuat arahnya pada sirkuit pengaturan dari oscilloscope.

Metoda resonansi pada pemeriksaan ultrasonic digunakan untuk mengukur
ketebalan komponen. Pengukuran mungkin digunakan untuk mencari
susunan yang pecah atau lapisan yang hilang dari susunan struktur. Energi
ultrasonic ditempatkan pada komponen yang diperiksa dengan tranducer
dihubungkan pada permukaan dengan oli atau grease khusus. Energi lewat
melalui material, memantul dan dipercepat oleh tranducer.

Penguji resonansi mungkin dikalibrasi menggunakan master specimen atau
dari benda struktur yang dites di lokasi. Jika material yang dites retak
