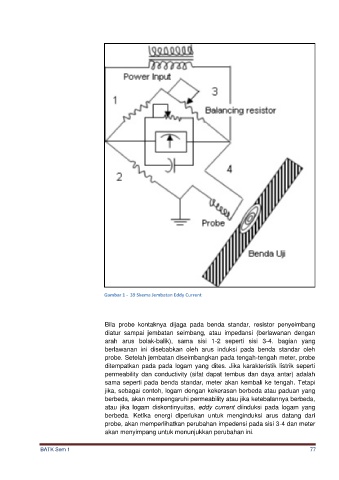

Gambar 1 - 39 Skema Jembatan Eddy Current

Bila probe kontaknya dijaga pada benda standar, resistor penyeimbang
diatur sampai jembatan seimbang, atau impedansi (berlawanan dengan
arah arus bolak-balik), sama sisi 1-2 seperti sisi 3-4. bagian yang
berlawanan ini disebabkan oleh arus induksi pada benda standar oleh
probe. Setelah jembatan diseimbangkan pada tengah-tengah meter, probe
ditempatkan pada pada logam yang dites. Jika karakteristik listrik seperti
permeability dan conductivity (sifat dapat tembus dan daya antar) adalah
sama seperti pada benda standar, meter akan kembali ke tengah. Tetapi
jika, sebagai contoh, logam dengan kekerasan berbeda atau paduan yang
berbeda, akan mempengaruhi permeability atau jika ketebalannya berbeda,
atau jika logam diskontinyuitas, eddy current diinduksi pada logam yang
berbeda. Ketika energi diperlukan untuk menginduksi arus datang dari
probe, akan memperlihatkan perubahan impedensi pada sisi 3-4 dan meter
akan menyimpang untuk menunjukkan perubahan ini.
