Pemeriksaan penetran cair memungkinkan dipakai untuk komponen logam
atau bukan logam dan berguna untuk melihat perkembangan setiap
retakan pada permukaan. Yang paling penting bila memakai bentuk
pemeriksaan ini adalah komponen harus benar-benar bersih. Setiap
kotoran atau minyak yang mengisi retakan akan mencegah masuknya
penetrant dan menutupinya. Bila pembersihan komponen, penyemprotan
abrasive seharusnya tidak dipakai yang akan memukul pada retakan
permukaan dan mencegah penetrant masuk dan terakhir, setiap gambaran
penetrant harus diambil dari permukaan sebab developer yang terlihat akan
memberikan indikasi yang salah.

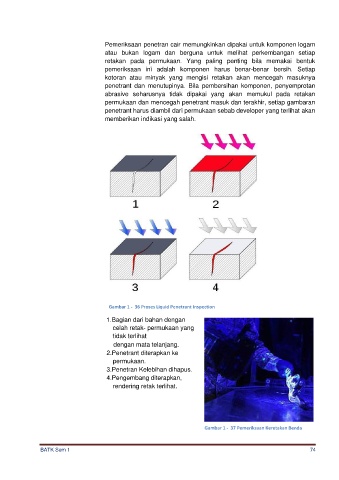

Gambar 1 - 36 Proses Liquid Penetrant Inspection

1.Bagian dari bahan dengan
celah retak- permukaan yang
tidak terlihat

dengan mata telanjang.
2.Penetrant diterapkan ke
permukaan.
3.Penetran Kelebihan dihapus.
4.Pengembang diterapkan,
rendering retak terlihat.

Gambar 1 - 37 Pemeriksaan Keretakan Benda
