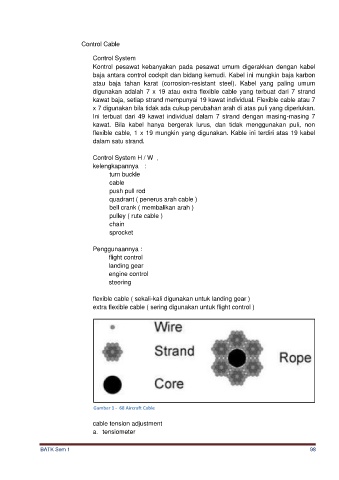

Control Cable
Control System
Kontrol pesawat kebanyakan pada pesawat umum digerakkan dengan kabel
baja antara control cockpit dan bidang kemudi. Kabel ini mungkin baja karbon
atau baja tahan karat (corrosion-resistant steel). Kabel yang paling umum
digunakan adalah 7 x 19 atau extra flexible cable yang terbuat dari 7 strand
kawat baja, setiap strand mempunyai 19 kawat individual. Flexible cable atau 7
x 7 digunakan bila tidak ada cukup perubahan arah di atas puli yang diperlukan.
Ini terbuat dari 49 kawat individual dalam 7 strand dengan masing-masing 7
kawat. Bila kabel hanya bergerak lurus, dan tidak menggunakan puli, non
flexible cable, 1 x 19 mungkin yang digunakan. Kable ini terdiri atas 19 kabel
dalam satu strand.
Control System H / W ,
kelengkapannya :
turn buckle
cable
push pull rod
quadrant ( penerus arah cable )
bell crank ( membalikan arah )
pulley ( rute cable )
chain
sprocket
Penggunaannya :
flight control
landing gear
engine control
steering
flexible cable ( sekali-kali digunakan untuk landing gear )
extra flexible cable ( sering digunakan untuk flight control )
Gambar 1 - 68 Aircraft Cable
cable tension adjustment
a. tensiometer
